Integra V / MOL Elastomer

Beton borular için | Ø 300-2600 mm

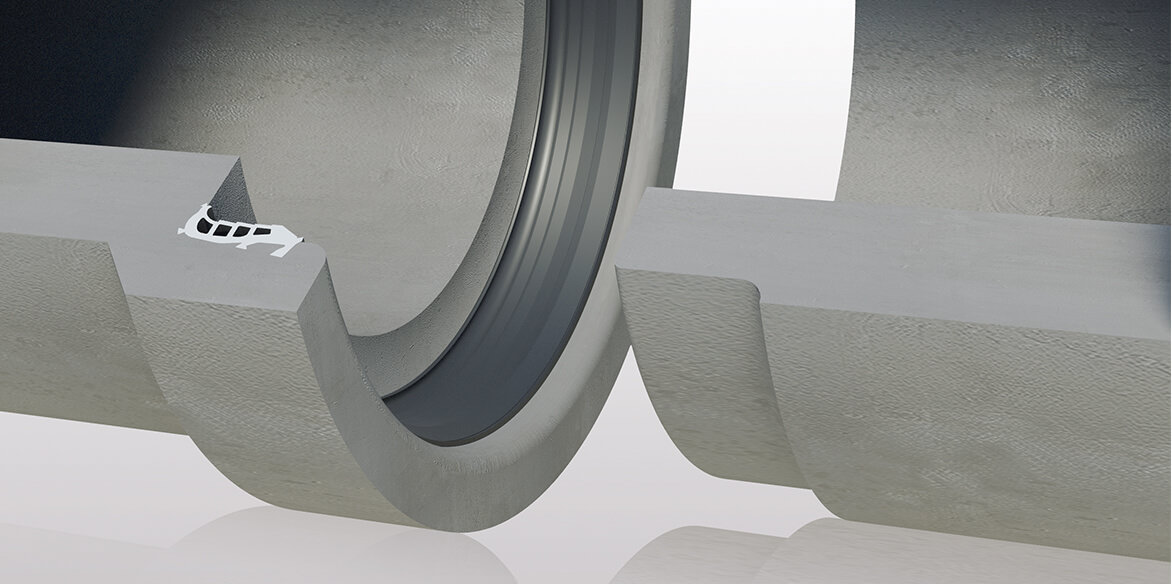

M.O.L. beton boru contası INTEGRA V manşona entegre edilmiş ve beton borular ve çelik beton borular arasındaki işlevsel bağlantıyı DIN EN 1916'ya uygun olarak sağlar. Buna ek olarak, INTEGRA V contası DIN EN 681-1 ve FBS kalite yönergesi QR 4060®'ı karşılamakta.

Malzeme

Kullanılan SBR (stiren-bütadien kauçuk) malzemesi kanalizasyon sistemlerinde kullanıma yönelik mükemmel bir özelliğe sahip ve DIN EN 681-1 WC 50 (Sertlik 50 ± 5 IRHD) standardıyla uyumludur. INTEGRA V contalarımız MPA NRW (Dortmund) ve KIWA Hollanda tarafından test edilmekte ve kalite denetimi yapılmaktadır.

Boruların üretimi

INTEGRA V contası kirden arındırılmış alt manşona geçirilir. Alt manşon hafifçe yağlanmış olmalı. Manşon beton ile doldurulur ve ardından contalanmaya başlanır. Devamında beton boru normal bir şekilde üretilir. Boru kalıbını çıkardıktan sonra dış ve iç destek halkalarını geçiş parçasına takın ve ancak alt manşon ile birlikte betonun kurumasının ardından kalıptan çıkartın. Beton tamamen kuruduktan sonra geçmeli rakorlu boru INTEGRA V conta ile birlikte montaja hazır hale gelir.

Boru döşeme uyarısı

Boru montajı için geçiş parçasına ve contaya uygun bir kaydırıcı (örn. M.O.L.) uygulayın. Geçiş parçasını manşona ortalayarak geçirin ve boruları birbirine çekin.

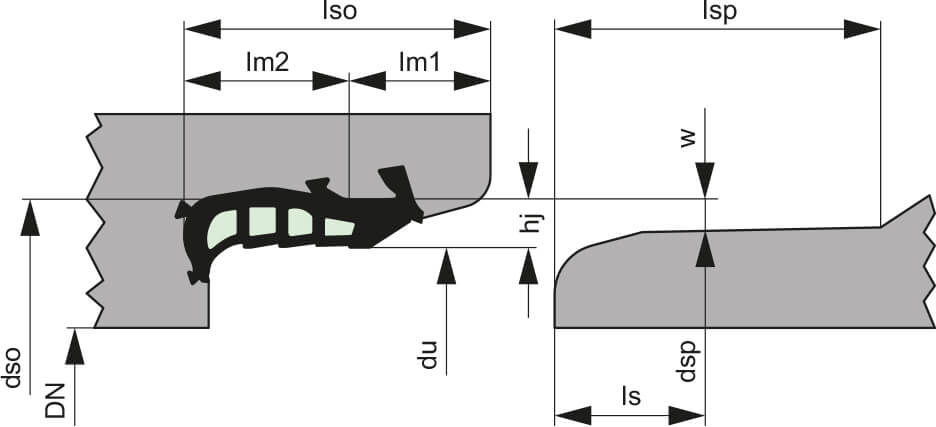

Bilgi formu

DN	h_j	w	du	d_so	l_so	l_m1	l_m2	d_sp	l_sp	l_s
DN	h_j	w	du	d_so	l_so	l_m1	l_m2	d_sp	l_sp	l_s
150 N	INTEGRA V 10	6,7	199,4 ± 0,3	219,4	60	27,5	32,5	206 ± 1,5	65	28
150 S	INTEGRA V 10	6,7	213,4 ± 0,3	251,4	60	27,5	32,5	220 ± 1,5	65	28
200 N	INTEGRA V 10	6,7	257,4 ± 0,3	277,4	60	27,5	32,5	264 ± 1,5	65	28
200 S	INTEGRA V 10	6,7	263,4 ± 0,3	283,4	60	27,5	32,5	270 ± 1,5	65	28
250 N	INTEGRA V 12	7,8	315,6 ± 0,3	339,6	80	36,5	43,5	324 ± 1,8	85	39
250 S	INTEGRA V 12	7,8	341,6 ± 0,3	365,6	80	36,5	43,5	350 ± 1,8	85	39
300 N	INTEGRA V 12	7,8	377,6 ± 0,3	401,6	80	36,5	43,5	386 ± 1,8	85	39
300 S	INTEGRA V 12	7,8	395,6 ± 0,3	419,6	80	36,5	43,5	404 ± 1,8	85	39
400 N	INTEGRA V 14	9,1	486,2 ± 0,3	514,2	85	36	49	496 ± 2,2	90	43
400 S	INTEGRA V 14	9,1	495,5 ± 0,3	523,5	85	36	49	505,3 ± 2,2	90	43
500	INTEGRA V 14	9,1	600,2 ± 0,3	628,2	90	41	49	610 ± 2,2	95	43
600	INTEGRA V 14	9,1	716,2 ± 0,3	744,2	90	41	49	726 ± 2,2	95	43
700	INTEGRA V 18	11,7	831,4 ± 0,6	867,4	100	45,6	54,4	844 ± 2,4	105	47
800	INTEGRA V 18	11,7	949,4 ± 0,6	985,4	100	45,6	54,4	962 ± 2,4	105	47
900	INTEGRA V 18	11,7	1067,4 ± 0,6	1103,4	100	45,6	54,4	1080 ± 2,4	105	47
1000	INTEGRA V 18	11,7	1185,4 ± 0,6	1221,4	100	45,6	54,4	1198 ± 2,4	105	47
1100	INTEGRA V 18	11,7	1303,4 ± 0,6	1339,4	100	45,6	54,4	1316 ± 2,4	105	47
1200	INTEGRA V 18	11,7	1421,4 ± 0,6	1457,4	100	45,6	54,4	1434 ± 2,4	105	47
1300	INTEGRA V 22	14,3	1536,6 ± 0,7	1580,6	125	58	67	1552 ± 3,0	130	58
1400	INTEGRA V 22	14,3	1654,6 ± 0,7	1698,6	125	58	67	1670 ± 3,0	130	58
1500	INTEGRA V 22	14,3	1772,6 ± 0,7	1816,6	125	58	67	1788 ± 3,0	130	58
ab 1600	INTEGRA V 26	16,9	variabel ± 0,8	variabel	145	65	80	variabel ± 3,6	150	69
