Système 3 S

Joint de tube de pression | Ø 63-800 mm

Le Joint de tube SYSTEM 3S a été développé pour des tubes en matière plastique et des pièces de forme d’après les normes EN 1452 et EN 1456 et remplit les exigences de la norme EN 681-1, type WAL et WC. La matière première utilisée, l’EPDM est selon le certificat de contrôle officiel de l’organisme de contrôle allemand DVGW du Technologiezentrum Wasser (TZW) de Karlsruhe, conformément aux recommandations KTW 1.3.13 (plastique pour eau potable) du ministère de la santé allemand adapté pour l’utilisation dans les conduites d’eau potable.

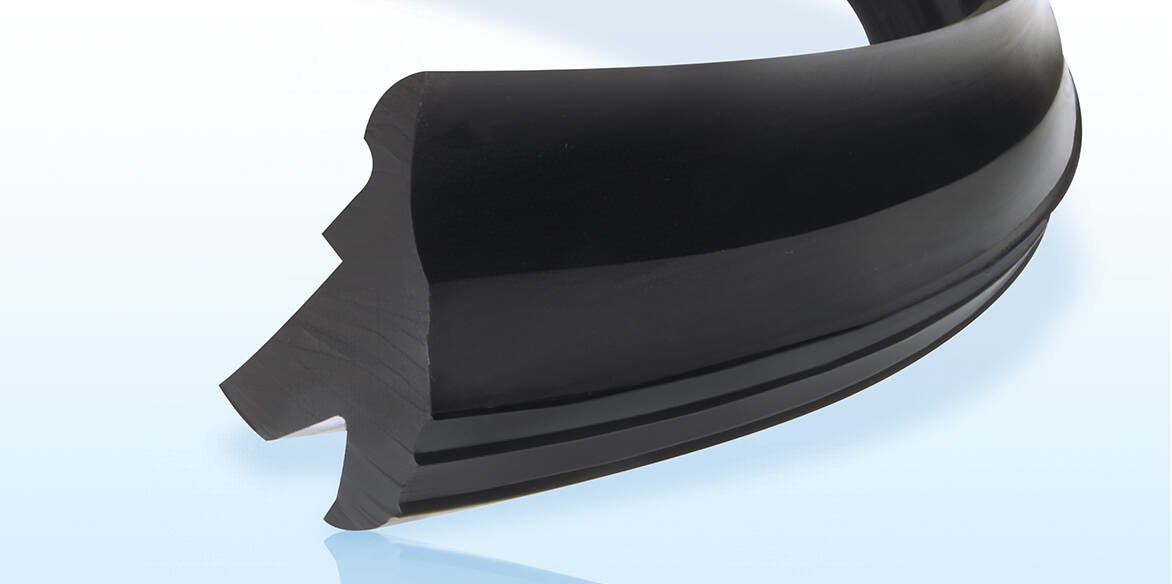

La conception unique du joint avec trois lèvres offre les meilleures propriétés d’emboîtement et un raccordement de tubes sûr. La première lèvre sert à centrer l’extrémité du tube, la deuxième lèvre retient d’éventuelles salissures et la troisième, une grande lèvre d’étanchéité permet une étanchéité optimale de raccordement.

Fiches de données

Fiche technique

L’élasticité du joint d’une grande longévité garantit une étanchéité durable

L’utilisation des technologies les plus récentes permet d’optimiser le rapport qualité-prix

Pas d’expulsion du joint lors de la pose du tube

La conception à 3 lèvres autorise de faibles forces d’emboîtement

Notre longue expérience et les systèmes de qualité contrôlés (selon la norme DIN ISO 9001:2008) garantissent le plus haut niveau de sécurité

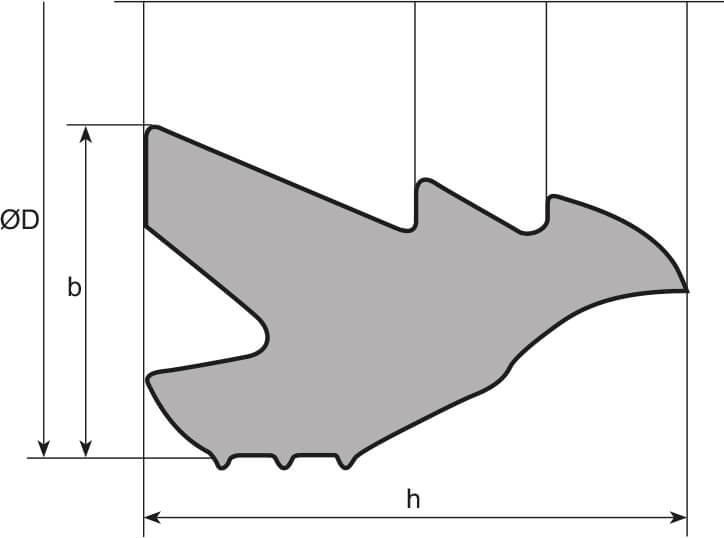

N° art.	DN	DIAM	Ø D	b	h
Art.-Nr.	DN	DIAM	Ø D	b	h
60700	50	63	83,5 ± 0,5	10,3 ± 0,4	18,1 ± 0,4
60701	65	75	98,0 ± 0,5	11,5 ± 0,4	20,3 ± 0,4
60702	80	90	115,5 ± 0,5	12,8 ± 0,4	22,2 ± 0,4
60703	100	110	138,3 ± 0,8	14,2 ± 0,4	24,2 ± 0,4
60704		125	155,2 ± 0,8	15,1 ± 0,4	25,5 ± 0,4
60705	125	140	171,5 ± 0,8	15,8 ± 0,4	26,1 ± 0,4
60706	150	160	194,4 ± 1,0	17,2 ± 0,4	27,8 ± 0,4
60707		180	216,4 ± 1,0	18,2 ± 0,4	28,9 ± 0,4
60708		200	238,3 ± 1,0	19,1 ± 0,4	29,2 ± 0,4
60709	200	225	266,2 ± 1,3	20,6 ± 0,4	31,4 ± 0,4
60710		250	293,7 ± 1,3	21,0 ± 0,4	32,9 ± 0,4
60711	250	280	329,1 ± 1,7	24,6 ± 0,5	37,3 ± 0,4
60712	300	315	367,7 ± 1,7	26,4 ± 0,5	38,9 ± 0,4
60713		355	413,0 ± 2,2	29,0 ± 0,6	42,5 ± 0,4
60714		400	464,1 ± 2,2	32,2 ± 0,6	46,4 ± 0,4
60715	400	450	518,7 ± 2,6	34,4 ± 0,6	48,6 ± 0,5
60716		500	575,6 ± 2,8	37,8 ± 0,8	53,6 ± 1,0
60717		560	643,0 ± 3,2	41,5 ± 0,8	57,8 ± 1,0
60718		630	721,4 ± 3,6	45,7 ± 0,8	63,0 ± 1,2
60719		710	811,0 ± 4,0	50,5 ± 0,8	69,2 ± 1,2
60720		800	902,2 ± 4,5	54,3 ± 1,0	72,4 ± 1,5
