Raccordement-appuis système BA

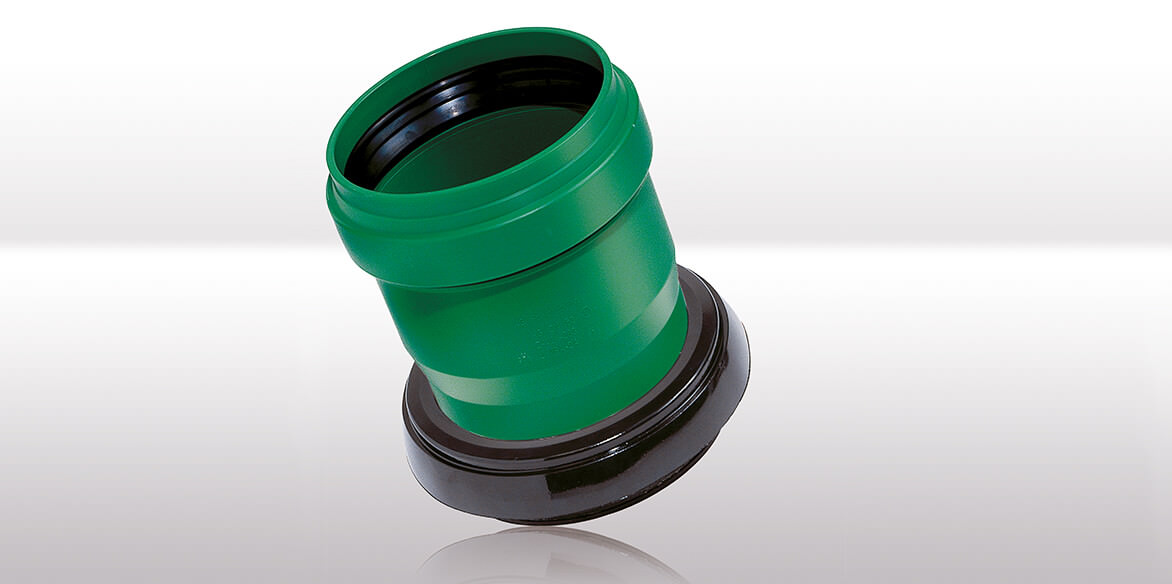

Le M.O.L. Raccord pour béton BA 150 et BA 200 en polypropylène renforcé de minéraux adapté pour le raccordement de tubes en matière plastique DN 150 et DN 200 à des tubes en béton à partir de DN 300 et DN 400 (d’après les normes DIN EN 1916/DIN V 1201) et puits en béton (d’après les normes DIN EN 1917/DIN V 4034-1).

L’élément d’étanchéité est composé d’un élastomère EPDM de haute qualité selon la norme EN 681-1.

La fabrication spéciale de la pièce de forme empêche le glissement de la conduite de raccordement dans le tube principal ce qui donne la garantie d’un raccordement étanche et durable.

Le M.O.L. Le raccord pour béton possède un agrément technique général. DIBt n° Z -42.1-315

Conseil de montage

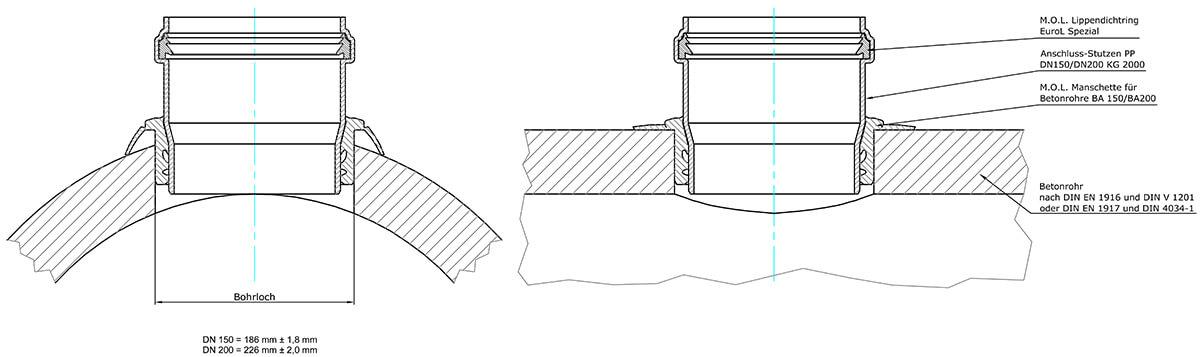

Pour le montage du manchon du tube en béton BA 150 un perçage de 186 +/- 1,8 mm est nécessaire et pour le BA 200 un perçage de 226 +/- 2mm. Cela peut être réalisé à l’usine ou sur le chantier à l’aide d’une foreuse.

La foreuse doit être fixée au moyen de supports ou d’un gabarit de perçage perpendiculairement à l’axe du tube.

L’élément d’étanchéité en élastomère est installé sans lubrifiant dans le trou percé.

L’about mâle du raccord est ensuite lubrifié et introduit jusqu’à la butée.

N’importe quel tube en matière plastique du commerce peut être raccordé au raccord.
