System SK

Кольцевое манжетное уплотнение | Ø 110-630 мм

Кольцевое манжетное уплотнение SYSTEM SK разработано для пластмассовых труб и фасонных частей в соответствии с EN 1451-1 (DIN 19560) и EN 1401-1 (DIN 19531/DIN 19534). Для других трубопроводных систем применяются размеры канавки согласно рекомендации M.O.L.

Уплотнения SK обладают великолепными характеристиками и отвечают требованиям DIN-EN 681-1 WC. Качество регулярно контролируется: Управлением контроля качества материалов Северного Рейна-Вестфалии (MPA NRW Дортмунд), KIWA KOMO.

Технические параметры

Технический паспорт

Высококачественный материал EPDM с превосходными характеристиками резины в соответствии с EN 681-1

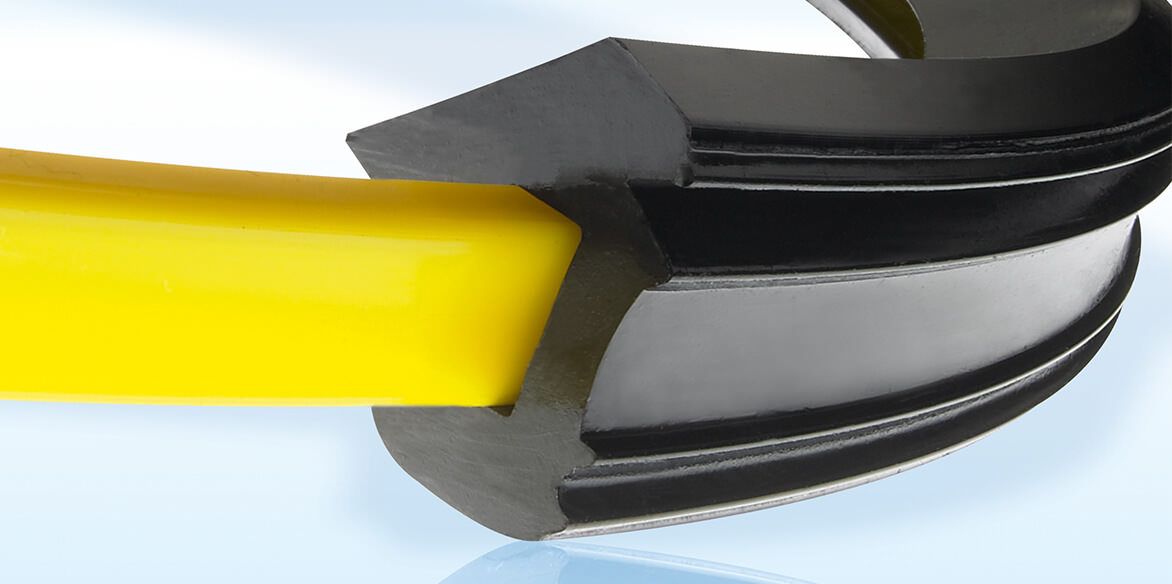

Кольцевое манжетное уплотнение с полипропиленовым (PP) усиливающим кольцом

Интегрированное уплотнение с надежной посадкой уплотнительного кольца в канавке

Превосходные свойства соединения, невероятно низкое усилие при соединении, легко вставляются даже трубы без фаски

Требуемая в соответствии с EN 1277 герметичность при давлении и вакууме значительно превышает необходимые показатели

Хорошая эластичность резинового уплотнения обеспечивает долговечный эффект герметичности

Внешний мониторинг осуществляют учреждения MPA-NRW/KIWA KOMO

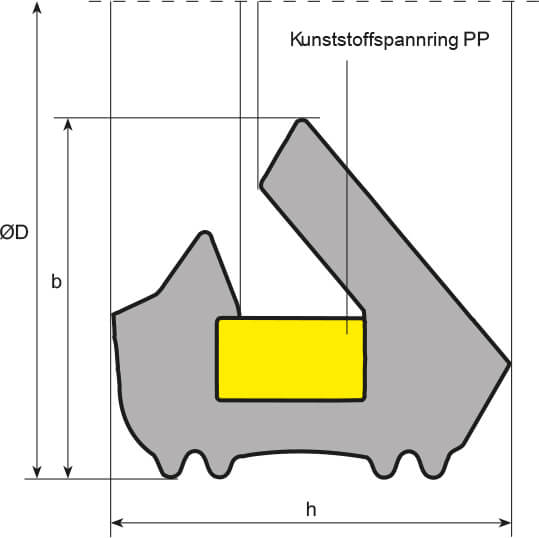

Артикул №	DN	DIAM	Ø D	b	h
Art.-Nr.	DN	DIAM	Ø D	b	h
60649	100 S	110	122,8 ± 0,7	8,5 ± 0,3	9,8 ± 0,3
60650	100 B	110	122,8 ± 0,7	8,9 ± 0,3	10,5 ± 0,3
60651	125	125	139,6 ± 0,8	9,9 ± 0,3	11,2 ± 0,3
60652	150	160	176,4 ± 0,9	11,3 ± 0,4	12,6 ± 0,4
60653	200	200	218,5 ± 1,0	12,8 ± 0,4	14,0 ± 0,4
60654	250	250	276,2 ± 1,0	19,6 ± 0,6	21,5 ± 0,5
60655	300	315	342,8 ± 2,4	20,6 ± 0,6	22,9 ± 0,5
60656	400	400	431,4 ± 3,0	23,4 ± 0,8	26,6 ± 0,8
60657	500	500	538,2 ± 3,5	28,6 ± 1,0	32,9 ± 1,0
60658	600	630	675,3 ± 4,0	34,1 ± 1,2	37,9 ± 1,2
