Système MSD
Joint cunéiforme pour puits en béton | Ø 800-1500 mm
Le M.O.L. Le système de joint de tube en béton MSD est construit pour des anneaux de rehaussement en béton et garantit un raccordement assurant un bon fonctionnement selon les normes DIN EN 1917 et DIN V 4034-1. Le joint MSD remplit par ailleurs les exigences de la norme DIN EN 681-1.
Matériau
Le matériau utilisé SBR (caoutchouc butadiène-styrol) est parfaitement adapté pour l’utilisation dans le secteur des eaux usées et répond à la norme DIN EN 681-1 WC 40 (dureté 40 ± 5 IRHD). Le joint MSD est contrôlé et surveillé par le MPA NRW (Dortmund), par le Kiwa aux Pays-Bas.
Fabrication des tubes

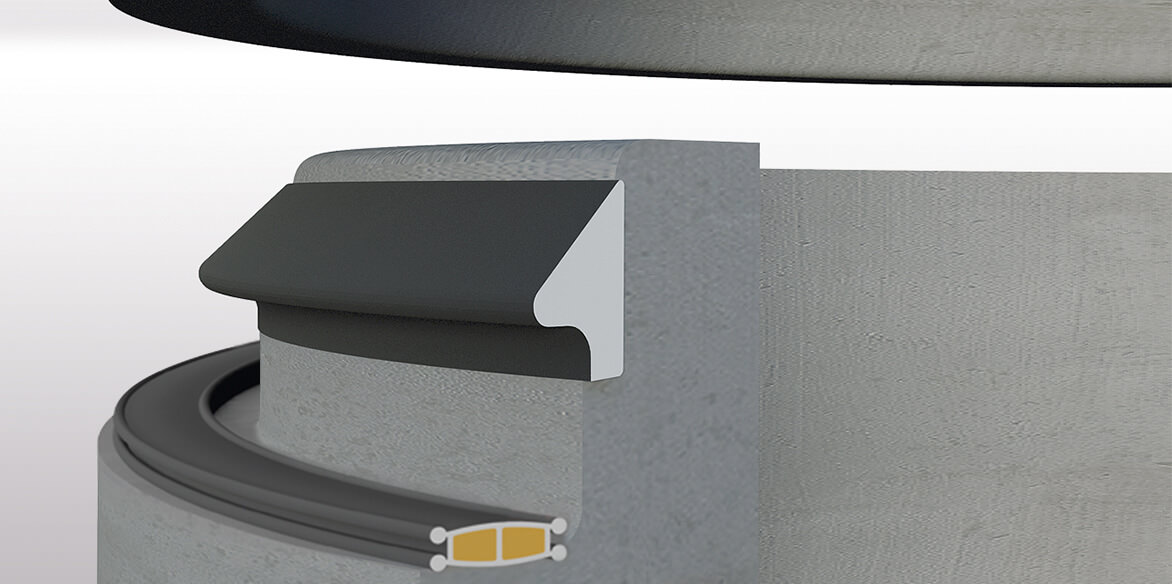

Le joint MSD est posé sur l’about mâle de la buse. La forme du joint permet un léger centrage de la buse.
Procédé de raccordement

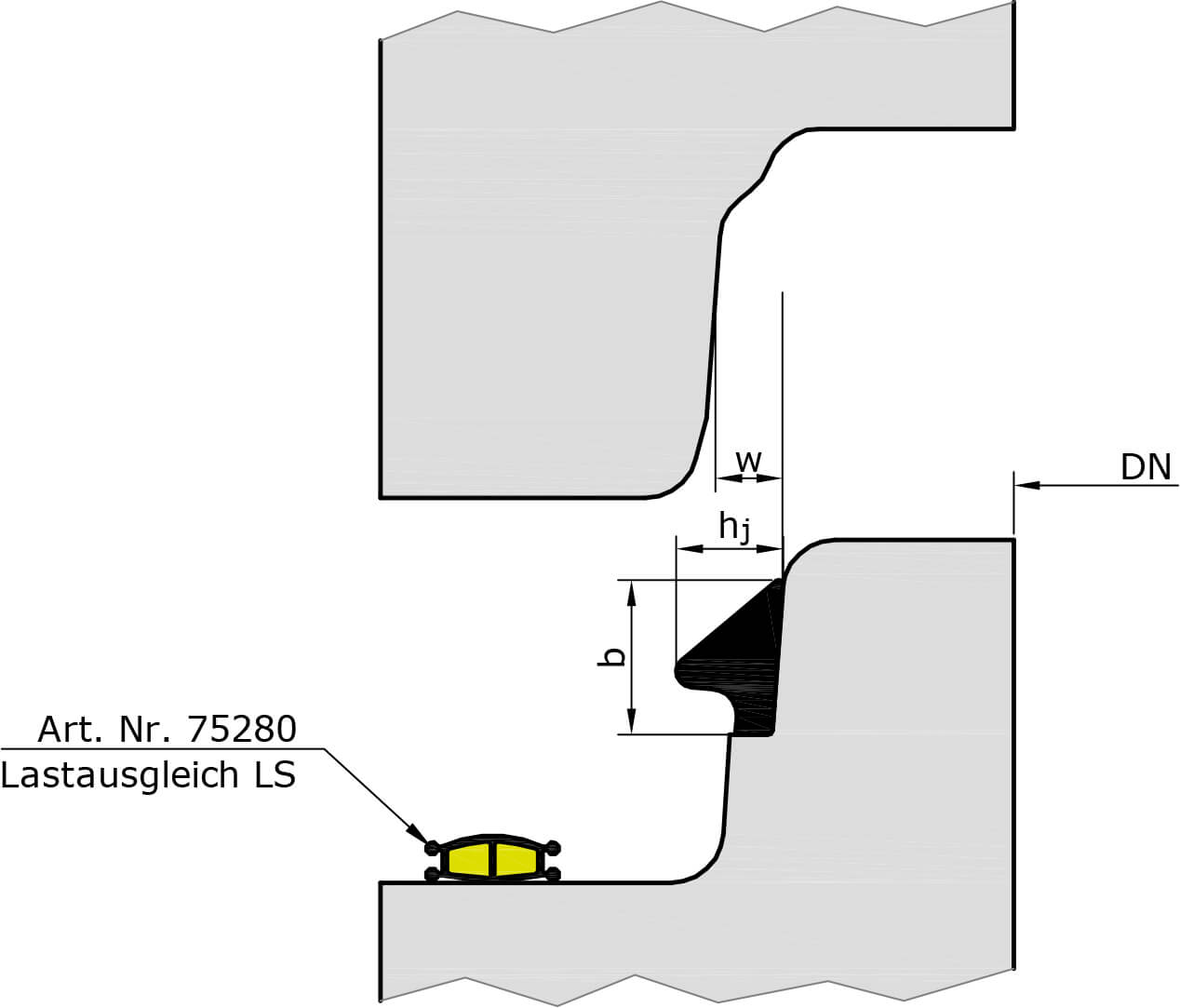

Positionner le joint MSD à l’épaulement de l’about mâle. La tension du joint doit s’égaliser par plusieurs soulèvements de telle sorte que le joint s’applique sur la totalité de l’épaulement.
Instruction de montage
Lubrifier toute la surface du manchon (par ex. de M.O.L.). Centrer ensuite l’anneau de puits et rassembler tous les éléments.
Transmission de charge
Pour le montage d’ouvrages de puits il est nécessaire d’utiliser un équilibrage de charge adapté par ex. un équilibrage de charge LS
