System BL

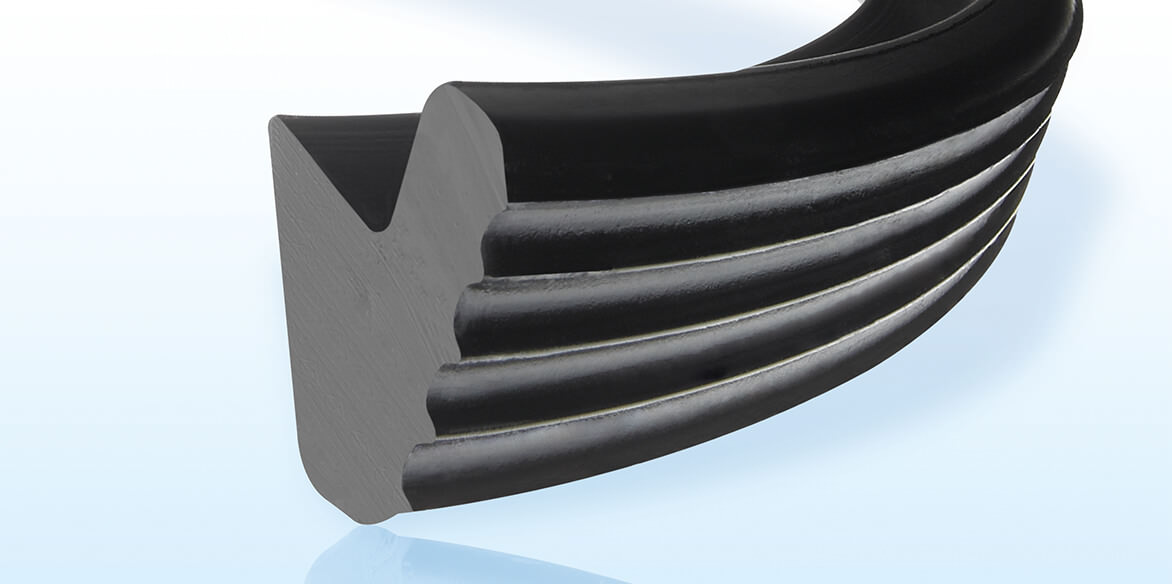

Кольцевое манжетное уплотнение | Ø 25-500 мм

Кольцевое манжетное уплотнение SYSTEM BL разработано для пластмассовых труб и фасонных частей из PP и PVC в соответствии с EN 1451-1 и EN 1401-1 и отвечает требованиям EN 681-1 WC. Для других трубопроводных систем применяются размеры канавки согласно рекомендации M.O.L.

Система используется в основном для канализационных труб, однако кольцо BL также подходит для сточных инженерных систем зданий (высокотемпературные трубы). Также по запросу могут поставляться специальные изделия для нестандартных размеров.

Технические параметры

Технический паспорт

Сохраняющаяся длительное время хорошая эластичность резинового уплотнения обеспечивает долговечный эффект герметичности

Использование новейших технологий обеспечивает оптимальное соотношение цены-качества

Наш многолетний опыт и система контроля качества (в частности DIN ISO 9001:2008) гарантируют максимальную надежность

Кольца BL могут вставляться как вручную, так и с помощью автоматических приспособлений укладки колец

Внешний мониторинг осуществляют учреждения MPA-NRW/KIWA KOMO

Хорошие свойства соединения

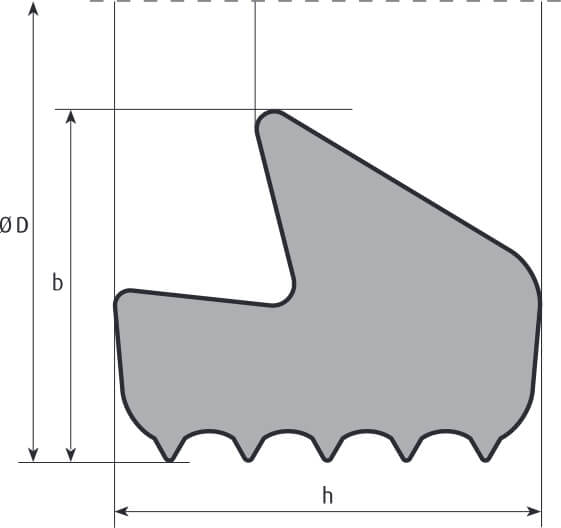

Артикул №	DN	DIAM	Ø D	b	h
Art.-Nr.	DN	DIAM	Ø D	b	h
60599	25	25	33,0 +/-0,4	4,95 ± 0,3	6,0 ± 0,3
60104	32	32	39,6 ± 0,5	4,9 ± 0,2	6,1 ± 0,2
60580	40	40	51,3 ± 0,5	6,8 ± 0,3	7,8 ± 0,3
60581	50	50	61,6 ± 0,5	6,8 ± 0,3	7,8 ± 0,3
60569	50B	50	61,6 ± 0,5	7,0 ± 0,3	8,4 ± 0,3
60603	58	58	68,7 ± 0,5	6,9 ± 0,3	9,0 ± 0,3
60597		63	74,2 ± 0,6	6,8 ± 0,3	7,8 ± 0,3
60582	70	75	87,1 ± 0,6	6,8 ± 0,3	7,8 ± 0,3
60596	70B	75	87,1 ± 0,6	7,0 ± 0,3	8,4 ± 0,3
60578		90	102,8 ± 0,7	7,5 ± 0,3	8,2 ± 0,3
60579		100	113,8 ± 0,7	7,9 ± 0,3	8,9 ± 0,3
60583	100	110	124,1 ± 0,7	7,9 ± 0,3	9,1 ± 0,3
60595	100B	110	123,8 ± 0,7	8,1 ± 0,3	10,6 ± 0,3
60592		100 SSR	123,8 ± 0,7	7,9 ± 0,3	10,9 ± 0,3
60584	125	125	142,0 ± 0,8	9,1 ± 0,3	10,4 ± 0,3
60575	125B	125	141,8 ± 0,8	9,5 ± 0,3	12,1 ± 0,3
60577	140B	140	163,0 ± 0,8	11,5 ± 0,4	15,5 ± 0,4
60585	150	160	179,6 ± 0,8	10,2 ± 0,3	11,7 ± 0,3
60576	150B	160	179,6 ± 0,8	11,0 ± 0,3	13,5 ± 0,3
60586	200	200	224,0 ± 1,0	11,4 ± 0,3	13,0 ± 0,3
60593		9 inch	268,5 ± 1,8	13,4 ± 0,4	16,3 ± 0,3
60594	250S	250	273,5 ± 1,8	13,4 ± 0,4	16,3 ± 0,4
60587	250	250	282,0 ± 2,0	16,0 ± 0,4	19,5 ± 0,5
60598	300S	315	344,0 ± 2,0	15,0 ± 0,4	18,5 ± 0,5
60588	300	315	350,1 ± 2,5	17,0 ± 0,4	20,5 ± 0,5
60602	350	355	393,7 ± 2,6	18,9 ± 0,5	23,7 ± 0,5
60589	400	400	441,2 ± 3,0	19,0 ± 0,5	24,0 ± 0,5
60590	500	500	550,6 ± 3,0	24,6 ± 0,5	30,0 ± 0,5
60591	600	630	688,8 ± 3,6	29,3 ± 0,7	34,2 ± ,07
71392	710	710	778,0 ± 4,0	32,0 + 1,0 - 0,4	40,0 ± 1,0
72024	800	800	872,0 ± 5,0	36,5 + 1,4 - 0,4	49,0 ± 1,0
72024	1000	1000	1075,0 ± 5,0	36,5 + 1,4 - 0,4	49,0 ± 1,0
