Компенсатор нагрузки LS

Существующие технические регламенты [DIN V 4034-1] предъявляют к колодцам из готовых бетонных, сталефибробетонных и железобетонных блоков следующие требования. «Производитель подобных элементов передачи нагрузки, которые также могут быть соединены с помощью поставляемого в комплекте герметизирующего средства, должен с помощью утвержденных статических расчетов всего сооружения доказать для каждой конструкции надежную не пружинящую передачу всех вертикальных нагрузок и получить подтверждение компетентного органа контроля посредством соответствующих испытаний несущей способности. При этом должны соблюдаться заданные величины организатора дорожного строительства или других соответствующих пользователей».

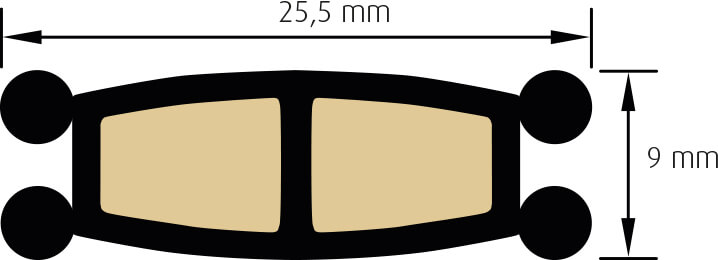

На эти заданные величины ориентируется компенсационное кольцо M.O.L. LS, которое применяется для бетонных колодцев. Речь идет о двухкамерном элементе, наполненном кварцевым песком, который компенсирует неровности бетонных колец для колодца. Кроме того, он отвечает стандарту DIN V 4034-1, требующему равномерную не пружинящую передачу нагрузки, в качестве замены раствору, заполняющему шов, таким образом обеспечивается компенсация пиковых нагрузок между бетонными кольцами колодца.

Компенсационное кольцо M.O.L. LS поставляется отдельно, однако может использоваться только вместе с подходящим уплотнением для колодцев, таким как MSD, MSD-V или INTEGRA S, так как компенсационное кольцо M.O.L. LS не является уплотнительным элементом.

Указания по укладке колец бетонного колодца

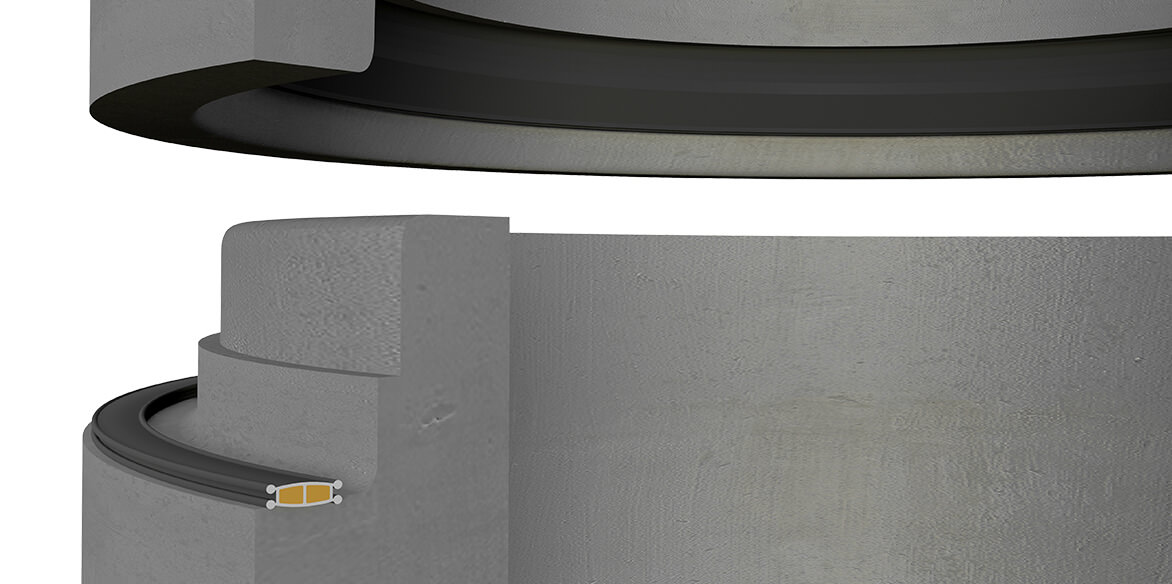

Поскольку поставляемое в комплекте уплотнение не интегрировано жестко в муфту, необходимо сначала надеть его на узкий конец кольца колодца. Равномерно распределите натяжение уплотнения, при этом следите за правильностью посадки. Перед соединением бетонных колец для колодца свободно уложите компенсационное кольцо M.O.L. по возможности по центру на внешней горизонтальной плоскости узкого конца бетонного кольца. Если уплотнение не самосмазываемое, необходимо обильно смазать узкий конец и уплотнение подходящей смазкой (например, M.O.L.). Затем, отцентрировав, надеть кольцо бетонного колодца и при необходимости дополнительно прижать.
