Integra

для бетонных труб | Ø 300-2600 мм

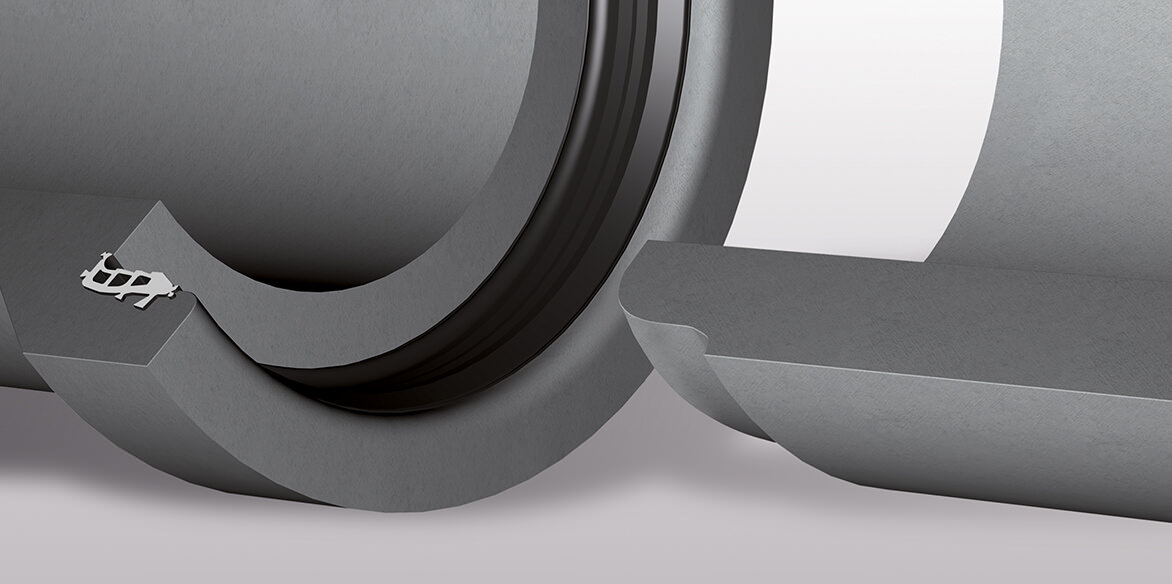

Уплотнение для бетонных труб M.O.L. INTEGRA прочно интегрировано в муфту и обеспечивает надежное соединение бетонных и железобетонных труб в соответствии со стандартом DIN EN 1916. Кроме того, уплотнение INTEGRA отвечает требованиям в соответствии со стандартом DIN EN 681-1 и FBS-директивой по качеству QR 4060.

Материал

Применяемый материал SBR (стирол-бутадиен-каучук) великолепно подходит для применения в сфере отведения сточных вод и соответствует нормам DIN EN 681-1 WC 50 (твердость 50 ± 5 IRHD). Наше уплотнение INTEGRA испытано и проверено на качество Управлением контроля качества материалов Северного Рейна-Вестфалии (MPA NRW Дортмунд), KIWA Нидерланды и Benor Бельгия.

Изготовление труб

Надеть уплотнение INTEGRA на очищенное нижнее кольцо. Нижнее кольцо должно быть слегка смазано маслом. Наполнить муфту бетоном и затем начать уплотнение. Затем обычным образом изготавливается бетонная труба. После распалубливания трубы на узкий конец установить внешнее и внутреннее предохранительное кольцо, которые снимаются вместе с нижним кольцом только после затвердения бетона. После окончательного затвердения бетона труба со стыковочной муфтой с уплотнением INTEGRA полностью готова к монтажу.

Указания по укладке труб

Для монтажа труб необходимо обильно смазать узкий конец и уплотнение подходящей смазкой (например, M.O.L.). Отцентрируйте узкий конец в муфте и соедините трубы.

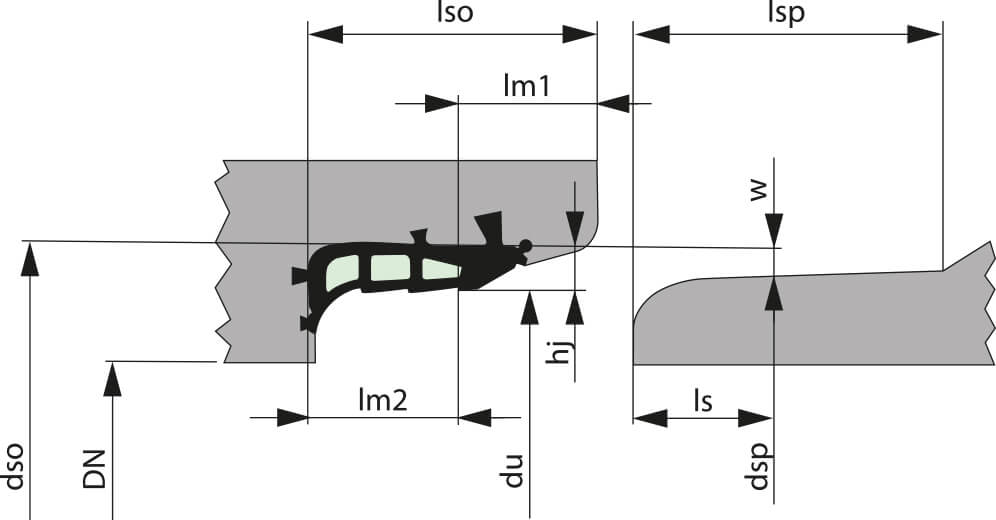

Технические параметры

DN	h_j	w	du	d_so	l_so	l_m1	l_m2	d_sp	l_sp	l_s
DN	h_j	w	du	d_so	l_so	l_m1	l_m2	d_sp	l_sp	l_s
300 N	Intergra 12	7,8	377,6 ± 0,3	401,6	80	36,5	43,5	386 ± 1,8	85	39
300 S	INTEGRA 12	7,8	395,6 ± 0,3	419,6	80	36,5	43,5	404 ± 1,8	85	39
400 N	INTEGRA 14	9,1	486,2 ± 0,3	514,2	85	36	49	496 ± 2,2	90	43
400 S	INTEGRA 14	9,1	495,5 ± 0,3	523,5	85	36	49	505,3 ± 2,2	90	43
500	INTEGRA 14	9,1	600,2 ± 0,3	628,2	90	41	49	610 ± 2,2	95	43
600	INTEGRA 14	9,1	716,2 ± 0,3	744,2	90	41	49	726 ± 2,2	95	43
700	INTEGRA 18	11,7	831,4 ± 0,6	867,4	100	45,6	54,4	844 ± 2,4	105	47
800	INTEGRA 18	11,7	949,4 ± 0,6	985,4	100	45,6	54,4	962 ± 2,4	105	47
900	INTEGRA 18	11,7	1067,4 ± 0,6	1103,4	100	45,6	54,4	1080 ± 2,4	105	47
1000	INTEGRA 18	11,7	1185,4 ± 0,6	1221,4	100	45,6	54,4	1198 ± 2,4	105	47
1100	INTEGRA 18	11,7	1303,4 ± 0,6	1339,4	100	45,6	54,4	1316 ± 2,4	105	47
1200	INTEGRA 18	11,7	1421,4 ± 0,6	1457,4	100	45,6	54,4	1434 ± 2,4	105	47
1300	INTEGRA 22	14,3	1536,6 ± 0,7	1580,6	125	58	67	1552 ± 3,0	130	58
1400	INTEGRA 22	14,3	1654,6 ± 0,7	1698,6	125	58	67	1670 ± 3,0	130	58
1500	INTEGRA 22	14,3	1772,6 ± 0,7	1816,6	125	58	67	1788 ± 3,0	130	58
ab 1600	INTEGRA 26	16,9	variabel ± 0,8	variabel	145	65	80	variabel ± 3,6	150	69
